Hướng dẫn lắp đặt ống inox dẻo nối đầu phun Daejin
Ống inox dẻo nối đầu phun sprinkler là một sản phẩm được thiết kế để tiết kiệm thời gian, chi phí và nhân công cho hệ thống chữa cháy tự động. Nó có thể được lắp đặt một cách dễ dàng bởi những công nhân không có kinh nghiệm và tính linh hoạt cũng cho phép nó có thể được lắp dặt trong một không gian hẹp. Công nghệ hiện đại và tiên tiến của nhà máy Daejin sản xuất ra những sản phẩm chất lượng cao đáp ứng được mọi nhu cầu của khách hàng.
Các phụ kiện của ống nối mềm được thiết kế phù hợp để cố định ống và đầu phun trong cấu trúc trần thả, với các công trình trần chịu lực vừa và nặng.

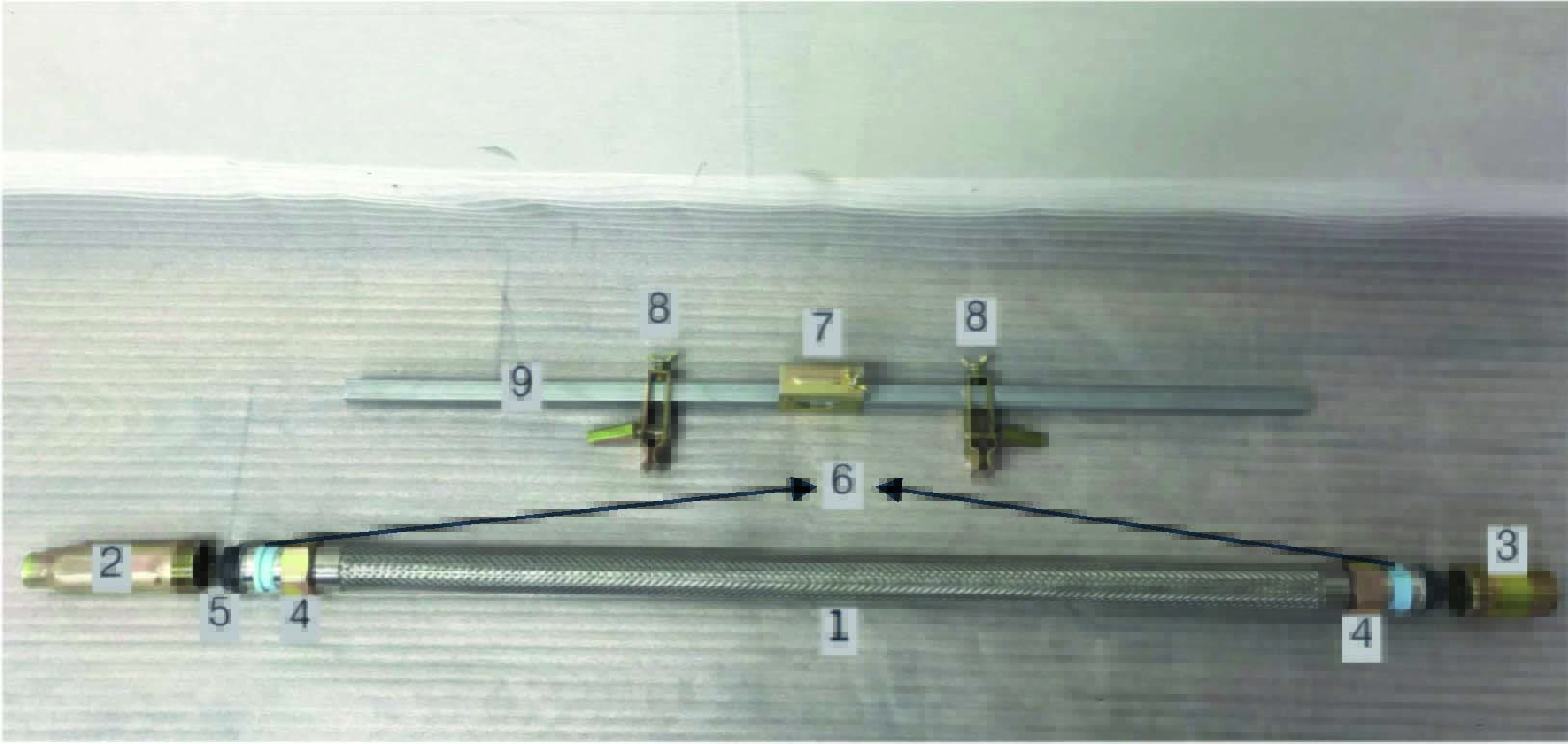

(Hình 1: Cấu tạo của ống inox dẻo nối đầu phun Daejin)
|
1 - Ống inox dẻo (flexible tube) |
4 - Đai ốc (Nut) |
7 - Kẹp định vị trung tâm (Center bracket) |
|
2 - Côn giảm (Reducer) |
5 - Gioăng cao su (Gasket) |
8 - Kẹp định vị 2 bên (End bracket) |
|
3 - Kép ren (Nipple) |
6 - Vòng đệm (Isolation ring) |
9 - Thanh ngang (Square bar) |
Hướng dẫn lắp đặt
A. Kiểm tra kết nối côn giảm
1. Tháo côn giảm ra khỏi thân ống bằng cách xoay đai ốc (xoay đai ốc không phải xoay côn giảm). Kiểm tra lại gioăng cao su và vòng đệm đã ở đúng vị trí hay chưa.
2. Kết nối lại côn giảm và thân ống một cách chắc chắn, có thể dùng cờ-lê để xoay đai ốc đảm bảo không rò rỉ nước.
3. Lực xoay đai ốc đề xuất 320 kgf.cm

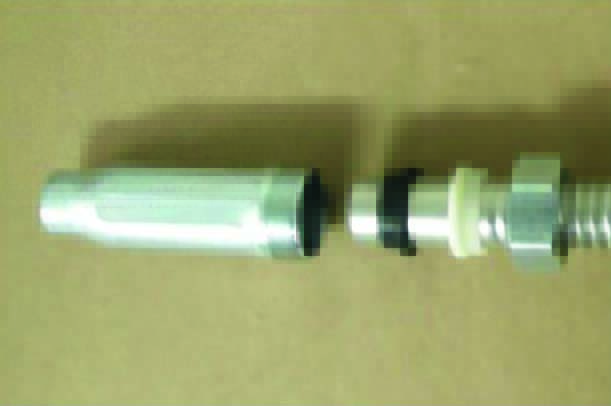

(Hình 2-3: Tháo và kiểm tra kết nối côn giảm)
B. Lắp đặt kép ren với ống thép chính trong hệ thống đường ống nước chữa cháy của công trình
1. Tháo kép ren ra khỏi thân ống mềm
2. Lắp ráp kép ren với đường ống chính bằng cách xoay nipple, thực hiện siết chặt nipple cho khớp ren đảm bảo không rò rỉ nước. Lực xoay đề xuất 900-1000 320 kgf.cm
3. Kiểm tra lại gioăng cao su và vòng đệm ở cuối thân ống, đảm bảo chúng ở đúng vị trí.
Kết nối phần thân ống mềm với nipple, lưu ý siết chặt, lực xoay đề xuất 320 kgf.cm

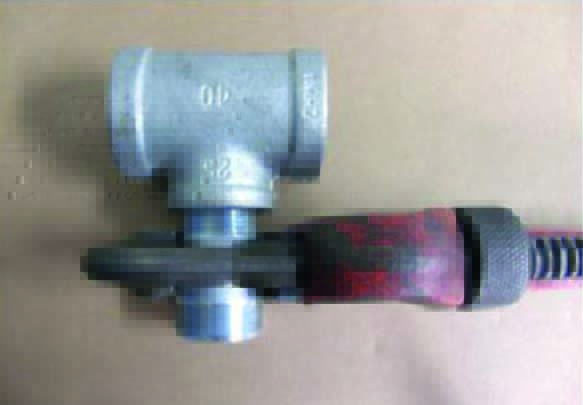

(Hình 4: Lắp đặt kép ren với đường ống chính)
C. Lắp đặt thanh ngang với kết cấu trần
1. Lắp 2 kẹp định vị 2 bên và kẹp định vị trung tâm vào thanh ngang. Vị trí của kẹp định vị trung tâm nằm ở vị trí mục tiêu cần thả đầu phun sprinkler (hình 4). Khoảng cách tối đa giữa 2 kẹp định vị 2 bên là 1600mm, tối thiểu là 600mm.
2. Vặn chặt các bu-lông hình cánh bướm trên đỉnh của kẹp định vị 2 bên. Lực xoay đề xuất 20-25 kgf.cm
3. Đẩy kẹp định vị trung tâm trên thanh ngang vào đúng vị trí cần thả đầu phun Sprinker trong kết cấu trần
4. Vặn chặt bu-lông hình cánh bướm nằm ở bên canh của kẹp định vị trung tâm. Lực xoay đề xuất 25-30 kgf.cm

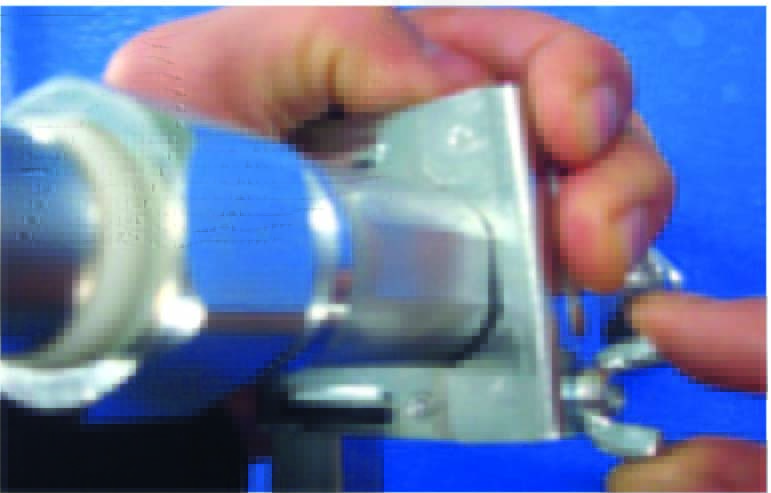

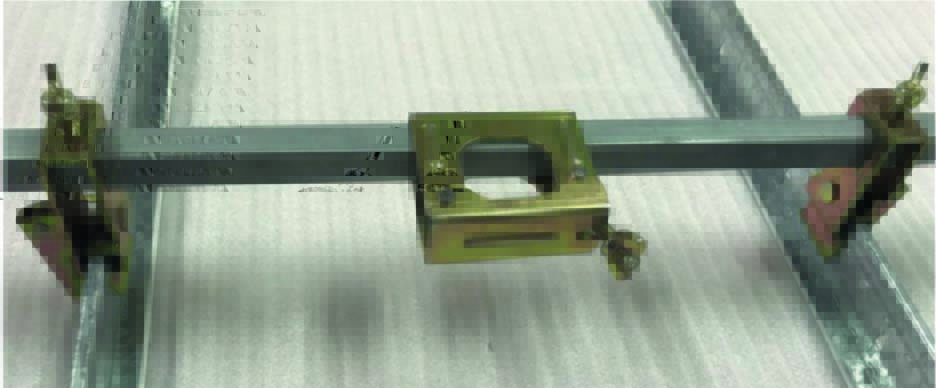

(Hình 5: Lắp đặt thanh thép hộp với kết cấu trần)
5. Đối với loại kẹp định vị loại 1 chạm, cần lưu ý khi lắp kẹp định vị trung tâm với thanh ngang, cần gạt sẽ được gạt theo ngược chiều kim đồng hồ. (Hình 6)

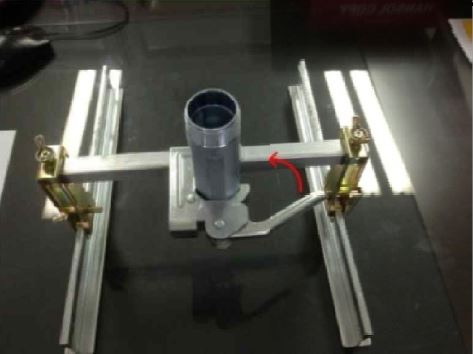

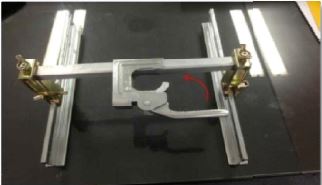

(Hình 6: Lắp đặt kẹp trung tâm loại 1 chạm)
D. Lắp đặt côn giảm với kẹp định vị trung tâm)
Mở khóa kẹp định vị trung tâm, cho côn giảm vào trong kẹp, đóng khóa và vặn chặt bu-lông của kẹp, lực xoay đề xuất 25-30 kgf.cm

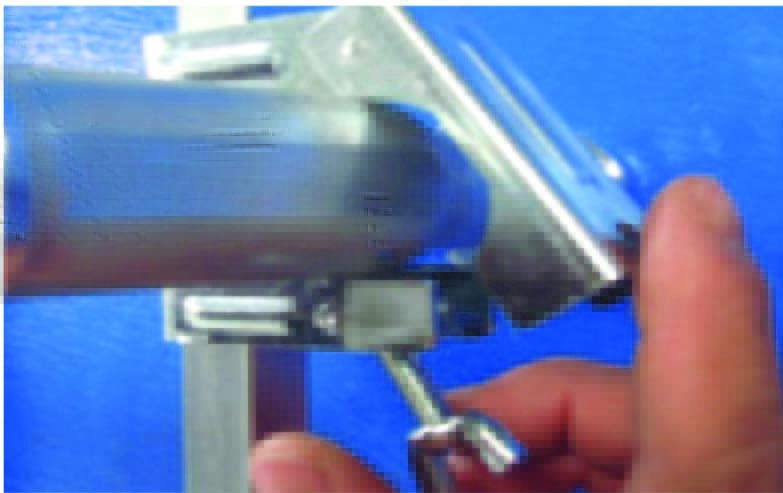

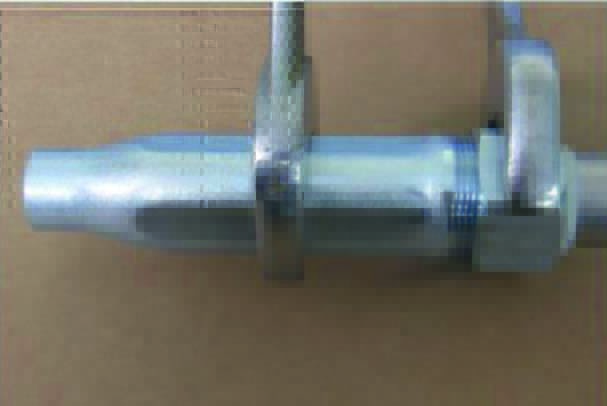

(Hình 7: Lắp đặt côn giảm vào kẹp định vị trung tâm)
Lưu ý với kẹp 1 chạm, khi cố định côn giảm, cần gạt sẽ được gạt theo ngược chiều kim đồng hồ.
(Hình 8: Lắp đặt côn giảm vào kẹp định vị trung tâm loại 1 chạm)
E. Người lắp đặt cần chú ý về bán kính uốn tối thiểu của ống inox dẻo, bán kính ống tối thiểu theo thông số kỹ thuật chúng tôi đưa ra là 3”=76mm (Hình 8). Không được bẻ gập ống, hoặc uốn cong góc quá 90 độ.

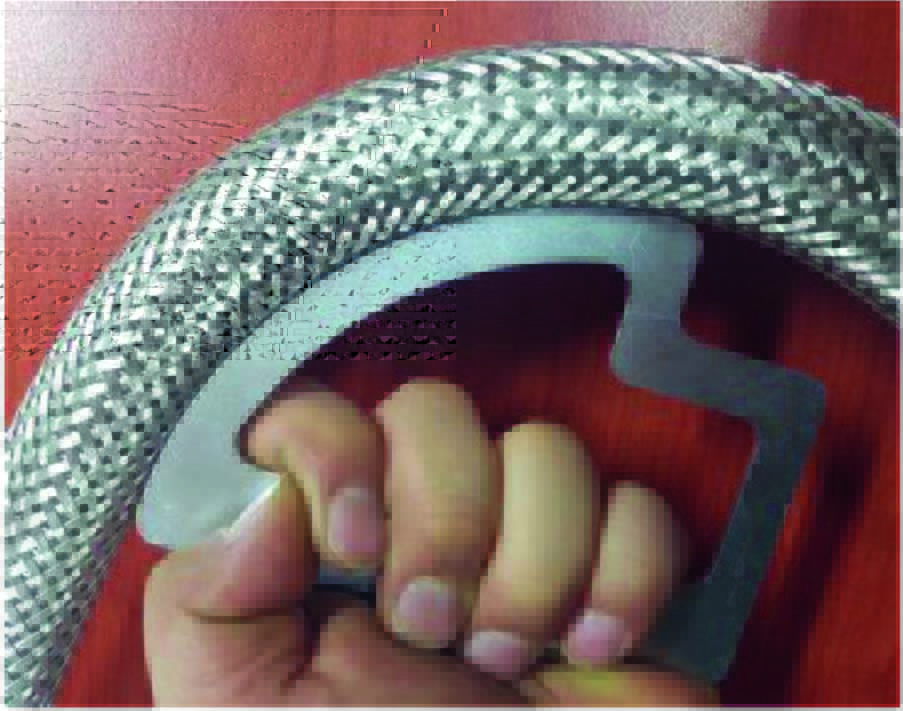

(Hình 9: Bán kính uốn tối thiểu của ống mềm Daejin)
Chúng tôi hy vọng bài viết trên đây sẽ giúp các bạn có thể dễ dàng lắp đặt ống mềm Daejin. Daejin mong muốn được đồng hành cùng bạn trên mọi công trình!
